基于地动波（弹性波）法的隧道地质超前预告手艺是一种多波多分量地动反射勘探的地球物理要领
。因其具有探测距离大和精度高等优点，是现在应用普遍且较为有用的要领之一
。

隧道地质超前预告手艺的现场测试历程，是在隧道左、右边墙各设多个震源点，然后用人工锤击方法引发地动波（若使用炸药震源，可提高探测长度），地动波在岩石中以球面波形式撒播，当遇到岩石物性界面(即波阻抗差别界面，例如断层、岩石破碎带和岩性转变等)时，一部分地动信号反射或散射回来，另一部分信号折射进入前方介质
。反射回来的地动波将由高迅速度的地动检波器吸收，这部分信号就是隧道三维成像超前地质预告野外收罗的原始数据
。

地动波法探测原理如上图所示，凭证反射信号旅行时间和撒播速率（图中斜率为负、又称负速率），可探测掌子眼前方地质围岩转变情形及灾难体的漫衍、性子，对水文地质和断层及其破碎带等种种地质隐患准确预告；同时凭证反射信号撒播速率可测算出超前地质预告规模段内的岩体波速，为判断围岩级别提供主要依据
。

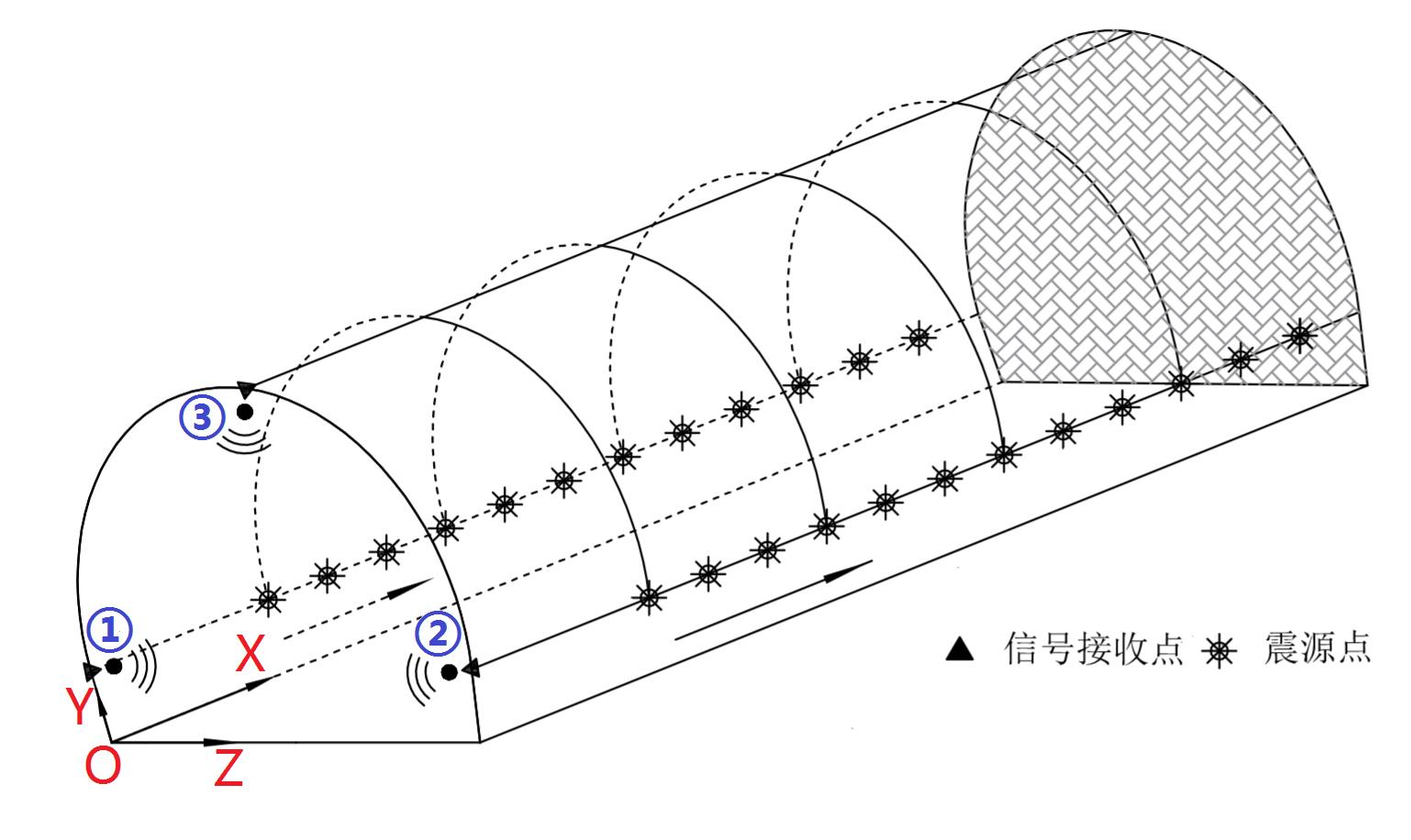

 #1视察系统

视察系统的设计主要基于三维成像基来源理和信号二维滤波基本要求
。在隧道两侧边墙和拱顶安排3个吸收点，既可包管三维空间信号收罗精度，又能阻止布设太多检波点所造成的繁琐
。

a.两点吸收获像效果图

b.三点吸收获像效果图

在震源点引发的弹性波在撒播历程中，遇到地质异常体爆发的回波信号被收罗器所吸收，凭证回波信号走时和岩体波速，可以盘算出异常体到吸收点之距离（a）
。当安排一个吸收点收罗信号时，异常体位于以吸收点为圆心、半径为a的球面上（其详细位置无法确定）；如图上所示，当安排两个吸收点收罗信号时，异常体位于两个球面相交的圆弧上（其成像效果为圆
。；当凭证视察系统要求安排三个吸收点收罗信号时，异常体位于三个球面相交的一个点上（异常体可准确定位）
。

 #2信号二维滤波

早期的超前预告手艺缺乏理论指导，普遍保存未思量波场疏散问题的缺陷
。由于地动波场很是重大，当引发一个地动波动之后，检波点会吸收到来自各个偏向的反射信号（或散射信号），怎样在众多反射信号中提取来自掌子眼前方的回波信号，是提高三维成像精度的要害手艺之一，也是区别于通例地动反射法的要害手艺所在
。

视察系统之以是要求震源点在隧道两侧边墙等间距安排（通过多点激震收罗多组信号），一方面可通过迭加算法提高信噪比；另一方面（更为主要的）是可以应用F-K二维滤波要领，滤除或保存差别视速率、差别频率的信号
。如图4所示，详细应用时软件首先对实测信号举行预处置惩罚和共吸收点道集编排（X/Y/Z），然后凭证掌子眼前方回波信号频谱和负速率值转变纪律区间，应用F-K二维滤波功效，有用提取掌子眼前方回波信号、压制其它滋扰信号，为高精度成像提供数据基础
。

绕射扫描偏移叠加是一种早生长起来的射线偏移要领，是建设在射线理论的基础上，将反射波自动偏移归位到其空间真实位置上的一种要领
。

这种要领的大优点就是盘算效率高
。缺乏之处是假设地面上的地动勘探震源和检波器在一条测线上，不具有三维视察方法的特点，因此对吸收到的地动波反射信号举行处置惩罚获得的效果是二维图像
。

接纳三维视察方法的隧道超前地质预告要领，震源和检波器呈空间漫衍，因此需要研发三维成像算法
。共反射面元（CRS）叠加原理是使用多元函数的优化要领找到反射面元所对应的一组佳波场参数，使菲涅尔带内的反射信息能够获得同相叠加，扩大叠加的笼罩次数，借此增强有用信号的能量，突出弱反射波同相轴的能量和一连性、提高信噪比，适用于三维空间高精度成像
。

a.视察系统图

b.成像效果图

基于地动波共反射面元叠加、绕射扫描偏移叠加和盘算机三维绘图手艺，实现了隧道三维成像数据建模和高精度、快速成像的要领
。如图上所示，应用无线漫衍式三维成像隧道地质超前预告手艺，其视察系统能够更为利便地选择探测区域位置和大
。ǔぁ⒖怼⒏撸；其成像效果图对不良地质体的空间定位更准确、精度更高、效果也越发直观
。

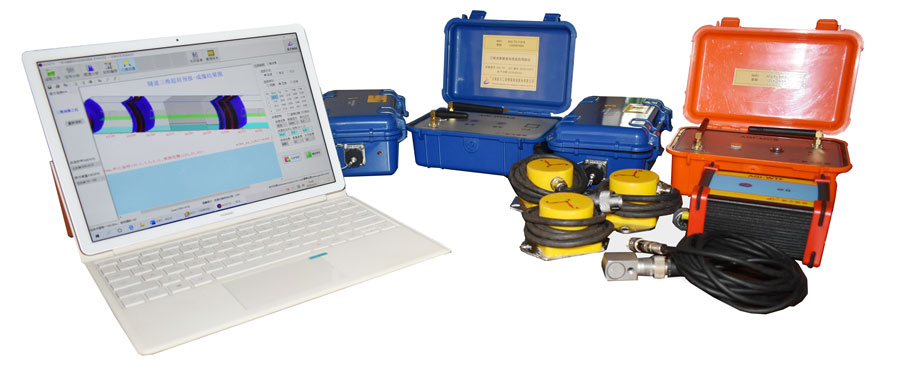

该系统主要由盘算机终端、无线收罗器、三分量检波器、无线信号触发计时器、锤击触发传感器（或起爆机毗连器）、信号收罗处置惩罚和三维成像预告软件等组成
。
